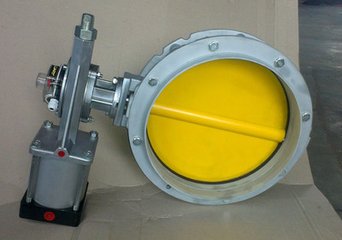

D671X6 氣動粉塵水泥粉粒蝶閥

產品詳情

說明：

D671X6氣動粉塵、水泥、粉粒蝶閥，由兩個采用重力澆鑄而成的半閥體組成，半閥體為鋁合金材料，旋轉閥板采用高分子材料制作，具有良好的密封性。頂部及底部相同的圓法蘭，具有一個頂部法蘭以及一個折邊部件，適用于一根柔性套管。粉體蝴蝶閥主要用于開關料箱，料斗以及裝有粉狀或是顆粒狀物料的筒倉。可應用于所有粉狀及顆粒物料的處理，閥門利用物料自身重力進行截流以及氣動傳輸干性物料。粉體蝶閥可以安裝在料斗、料箱、筒倉、螺旋或其他類型的輸送機的下方，以及連接氣動輸送管道。由于此閥門的特殊結構以及工程材料的運用，它始終是一個非常經濟且極高效的選擇。

產品特點：

1、鋁合金材質，輕質，開關速度快 .
2、旋轉閥板采用高分子材料，耐磨損　
3、雙法蘭閥門，頂部及底部為相同的法蘭
4、采用重力澆鑄而成的閥體，比壓鑄的閥體強度更高
5、單法蘭閥門，帶有頂部法蘭及折邊部件，適用于連接柔性套管
氣動粉體蝶閥002

技術參數及性能：

執行器技術參數		閥體參數
氣壓	0.3MPa-0.7MPa	公稱通徑	DN100～400mm
輸出力矩	3～10000N·M	公稱壓力	PN0.1～1.6MPa
任選功能	雙作用、但作用零件材料	閥軸材質	2cr13、不銹鋼
零件材料	殼體：鋁合金表面陽極化處理。端蓋：鋁合金表面噴塑處理。活塞/齒條：鋁合金	閥體材質	鋁合金
密封O型圈	丁睛橡膠=NBR70	閥板材質	鋁合金
軸承墊圈/導環	塑料	閥座密封	X6耐磨橡膠
動作時間	1-5秒	結構形式	中線
環境溫度	-20°～90°	溫度	0～+80℃
氣動附件	電磁閥、電氣定位器、限位開關、氣源處理三聯件（有減壓器、過濾器、油霧器）手輪機構。	適用介質	混凝土攪拌站及干性粉料
特點	超寬面齒條(活塞)小齒輪傳動技術、活塞及齒輪和殼體接觸面有低磨擦材料制成的滑動軸承襯套、導向。單作用式有保險彈簧座。	特點	耐磨，力矩小，流阻小，流通能力大
